使用一韋頂置式攪拌器TS20-優(yōu)化雙組分環(huán)氧AB膠的實驗室混合與脫泡工藝

馮偉-上海一韋儀器科技有限公司

實驗目的
利用一韋頂置式攪拌器TS20的程序控制功能，優(yōu)化雙組分環(huán)氧AB膠（應用于電子元件灌封）的實驗室混合工藝，解決傳統(tǒng)手動攪拌存在的混合不均、氣泡過多、批次一致性差的問題，建立高效、穩(wěn)定的標準化操作流程。

實驗儀器和材料

·       儀器：一韋頂置式攪拌器TS20、螺旋槳式攪拌槳、真空干燥箱、電子天平、粘度計

·       材料：環(huán)氧樹脂A組分（粘度 ~15，000 mPa·s），胺類固化劑B組分（粘度 ~1，200 mPa·s）

實驗步驟

1.       按重量比A:B = 100:35準確稱量各組分，置于800ml廣口玻璃容器中。

2.       使用TS20預設三段式混合程序：

o       段1 (初步混合):200rpm，正轉，時間2分鐘。目的：溫和地將B組分引入高粘度的A組分中，避免飛濺。

o       段2 (高效均質):450rpm，正轉，時間4分鐘。目的：提供高剪切力，打破樹脂團塊，實現微觀均勻混合。

o       段3 (脫泡預備):150rpm，反轉，時間3分鐘。目的：通過反轉改變流場，將底部物料翻起，并將夾帶的大氣泡向液面輸送，為后續(xù)靜置或真空脫泡創(chuàng)造條件。

3.       混合完成后，將樣品移至真空干燥箱中進行脫泡處理（-0.095 MPa， 5分鐘）。

4.       對混合后的膠液進行取樣，測試粘度和觀察外觀。

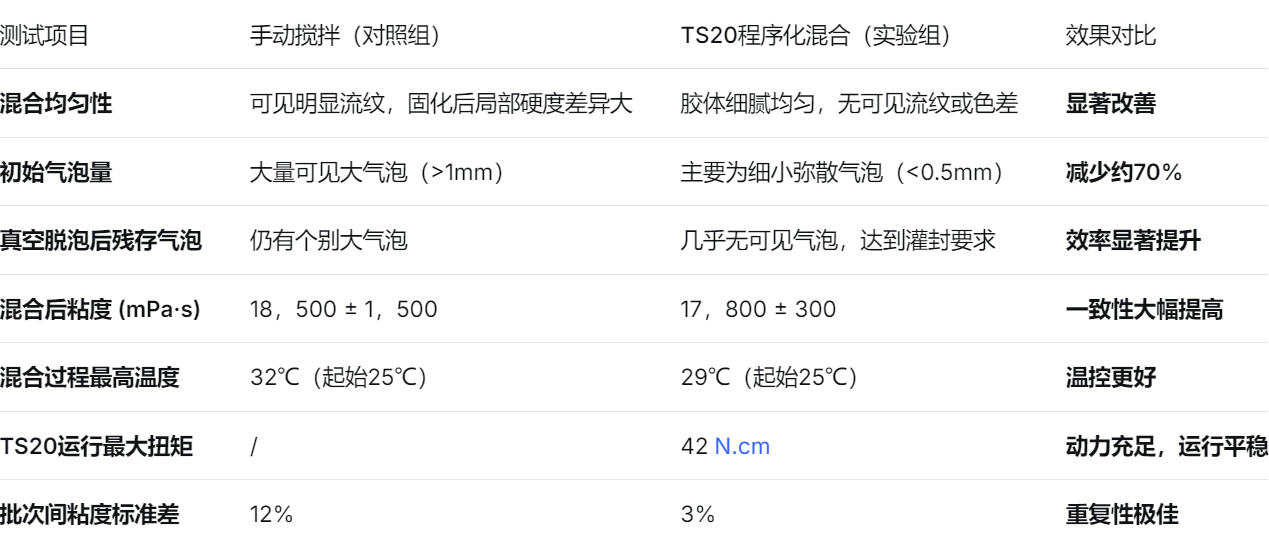

實驗數據

結論
一韋頂置式攪拌器TS20通過程序化多段攪拌與正反轉控制，顯著提升了雙組分環(huán)氧AB膠的混合均勻度與批次穩(wěn)定性，有效減少氣泡，簡化了后續(xù)工藝，適用于電子灌封膠的研發(fā)與小試制備。
