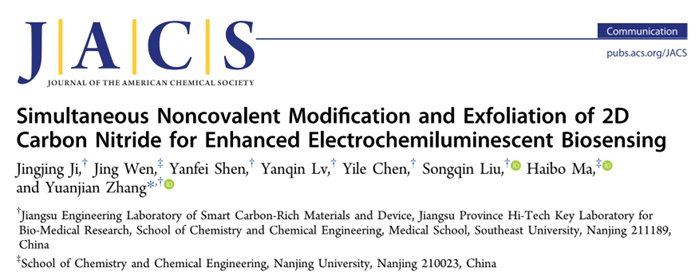

2017年，東南大學化學化工學院張?jiān)〗淌趫F(tuán)隊在JACS上發表了題為“Simultaneous Noncovalent Modification and Exfoliation of 2D Carbon Nitride for Enhanced Electrochemiluminescent Biosensing”的文章。

該文章開創性地提出了一種對CN進行非共價剝離和界面修飾的方式：通過機械研磨使塊狀CN與芳香分子共混，利用 π-π 堆疊相互作用（圖1），可同時實現CN的剝離與修飾，從而規避前述所有難題。這種非共價修飾在向CN表面引入新基團時，并未改變CN自身的結構和電子性質。該策略不僅改善了分散性，還為外來分子提供了親和連接位點，并賦予其性能提升。例如，文中就將含有主要平面芳香骨架的吡啶羧酸鈉修飾在CN上，進而錨定DNA探針，最后成功構建出高性能的電致發光DNA生物傳感器。

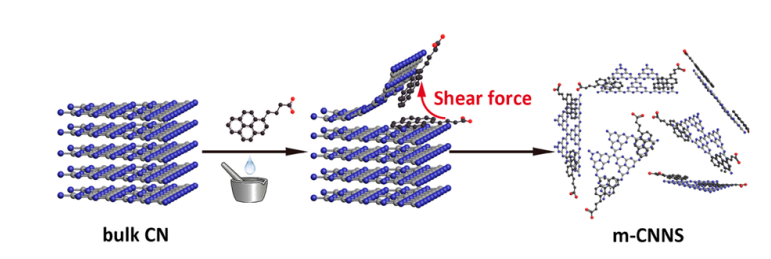

圖1.通過非共價 π-π 堆積作用實現氮化碳（CN）普適性剝離與改性過程。

具體的過程為：將吡啶羧酸鈉（PyCOOH，鈉鹽）溶解在水中，然后加入塊狀CN粉末。隨后，通過手動研缽研磨或球磨機研磨施加持續剪切力處理混合物2-4小時。去除大塊沉淀物后，得到了一種高度穩定的乳白色分散液，其中含有吡啶羧酸鈉修飾的CNNS（命名為m-CNNS）。

為了探究在兩種研磨條件（手動和球磨機）下是否添加吡啶羧酸鈉對塊狀CN的剝離效率的影響，研究者設置了未添加/添加吡啶羧酸鈉的對照實驗，結果如圖2所示：手動研磨模式下，未添加吡啶羧酸鈉的體系上清液清澈透明，表明幾乎無CNNS被剝離；而添加吡啶羧酸鈉的體系可獲得乳白色上清液；球磨機模式下，未添加吡啶羧酸鈉時僅可獲得淺透明上清液；添加后，所得乳白渾濁分散液濃度顯著提高，表明剝離效率大幅提升。

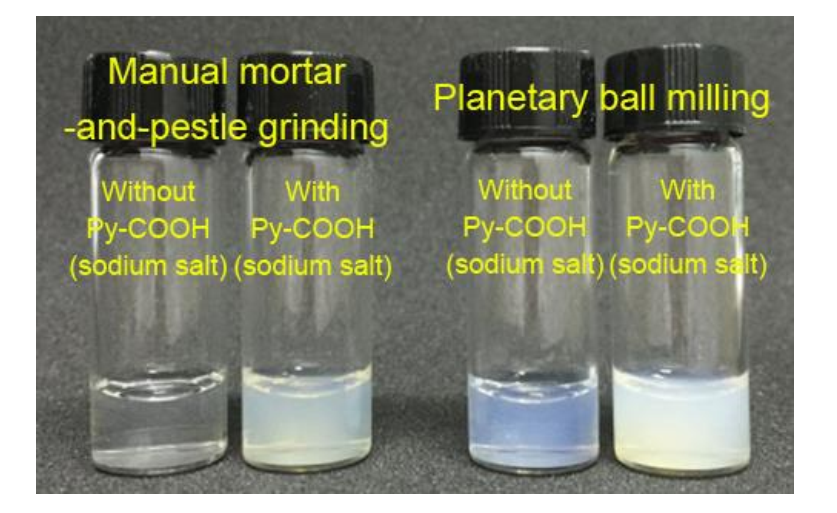

圖2.兩種研磨條件下，是否添加吡啶羧酸鈉對CNNS剝離效率的影響。

在宏觀層面上，我們得知獲得了含有CNNS的分散液，研究者進一步利用透射電子顯微鏡（TEM）和動態光散射（DLS）分別觀察和測量了塊狀CN和CNNS的形態以及粒徑大小。如圖3所示：a為典型的塊狀顆粒結構，而b中其近透明狀表明，CNNS是一種超薄的片狀結構，并且橫向尺寸約為138.7 ± 0.7 nm，相較于塊狀CN顆粒（約數微米）變小了，但仍略大于傳統液相剝離法制備的CNNS（約111.4 ± 1.5 nm）。

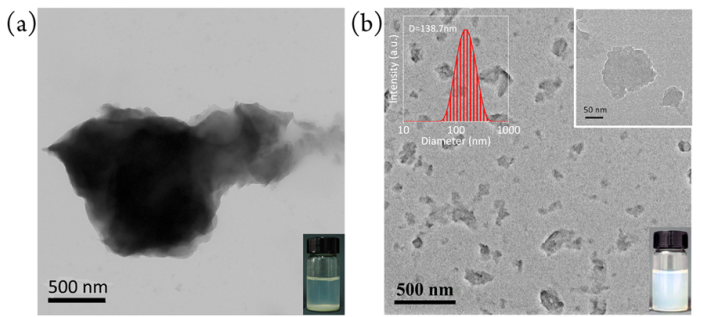

圖3.(a)為塊狀CN的TEM圖，(b)為經過研磨方式剝離后CNNS的TEM圖以及尺寸大小及分布。

除此之外，研究者還探究了不同的吡啶衍生物對CNNS剝離效率以及分散性的影響。分別選擇了帶負電荷的吡啶羧酸鈉和帶正電荷的1-芘甲胺鹽酸鹽作為對照來剝離CN。

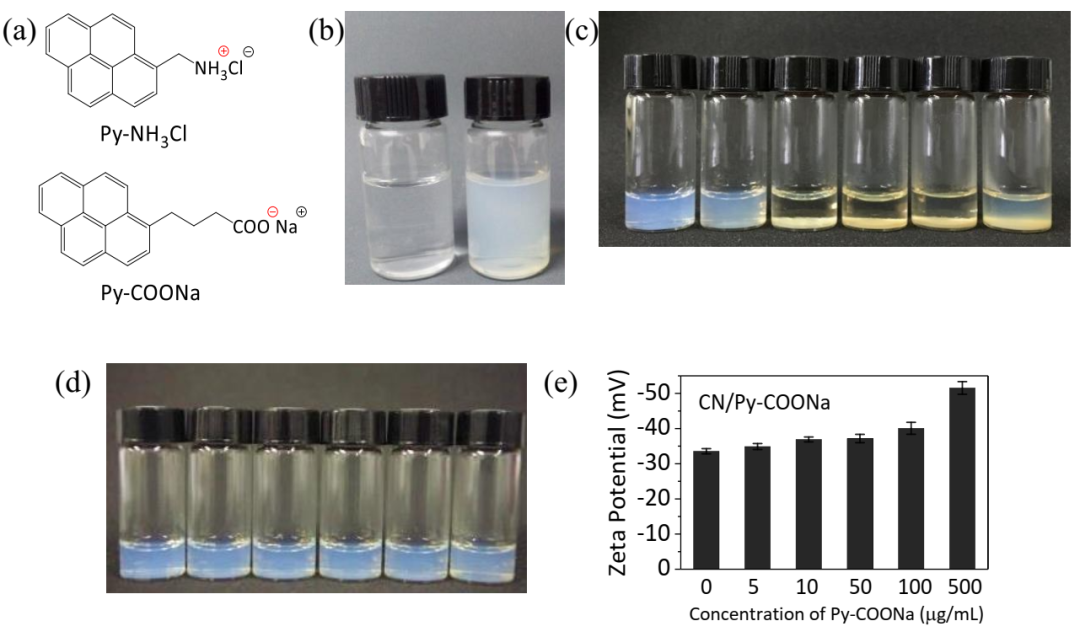

圖4. (a) 1-芘甲胺鹽酸鹽（Py-NH₃Cl）與吡啶羧酸鈉（Py-COONa）的分子結構，(b) 經相同機械研磨及離心去除大顆粒后，水中CN/Py-NH₃Cl（左）與CN/Py-COONa（m-CNNS）（右）分散體系的照片，(c) 含不同濃度Py-NH₃Cl（從左至右：0、5、10、50、100及500 μg/mL）的CNNS分散液（0.1 mg/mL）照片，(d) 含不同濃度Py-COONa的CNNS分散液（0.1 mg/mL）照片，(e) 不同濃度Py-COONa溶液中CNNS分散液（0.1 mg/mL）的Zeta電位分布曲線。

我們可以發現，與使用1-芘甲胺鹽酸鹽的情況相比，在相同研磨條件下，通過吡啶羧酸鈉功能化的CN材料形成了更明顯的乳白色分散液（圖4.b）。此外，通過超聲輔助液相剝離法將不同濃度Py-NH₃Cl加入CNNS分散液進行對照實驗發現：隨著Py-NH₃Cl濃度增加，CNNS分散液發生聚集沉降（圖4.c）；而對照組CNNS分散液則保持穩定（圖4.d）。這些現象表明帶負電的芘衍生物更有利于實現同步改性與剝離?？赡艿脑蚴牵河捎贑NNS分散在水溶液中呈電負性，雖然CN與Py-NH₂間的 π-π 堆積作用有利于剝離，但相反的電荷導致兩者相互吸引引發顯著聚集，從而降低了體系的穩定性，使得CNNS在水中的分散性變差。

最后，研究者將不同濃度（0、5、10、50、100、500μg/mL）的吡啶羧酸鈉加入到1mg/mL的CNNS分散液中，觀察帶負電荷的吡啶羧酸鈉對整個CNNS分散體系穩定性的影響。反應分散體系穩定性的一個重要指標便是Zeta電位。從圖4.e可以看到由于吡啶羧酸鈉的整體添加量少，Zeta電位的變化其實并不明顯，這就使得傳統的電泳光散射（ELS）測量Zeta電位的靈敏度并不能夠滿足這個實驗要求。最終研究者使用了配備布魯克海文儀器公司特有相位分析光散射（PALS）技術的NanoBrook Omni來測量Zeta電位，該技術使其Zeta電位的測量靈敏度相較于傳統ELS模式高出約1000倍。從圖4.e可以看出，隨著吡啶羧酸鈉的濃度不斷提高，Zeta電位在一點點升高，由此可知，帶負電的吡啶羧酸鈉可作為穩定劑增強CNNS間的靜電斥力，從而提升CNNS分散體系的穩定性。
