在半導體制程、新能源鍍膜、生物醫藥提純、航空航天元器件測試等制造領域，高真空是保障產品精度與品質的核心前提。

而在一眾高真空泵中，干式螺桿真空泵憑借無油潔凈、連續穩定、高真空度的優勢，成為工業真空場景的優選設備。

一、高真空泵與干式螺桿泵的基礎定位

真空設備按照真空度劃分，可分為低真空、中真空、高真空三大類，高真空泵的核心作用是將密閉容器內的氣體分子持續抽除，實現10?3~10??Pa的超高真空環境，滿足精密制造、科研實驗的嚴苛要求。

而干式螺桿真空泵，是高真空泵家族中無油干式運行的產品，告別傳統真空泵的油污染、油霧排放問題，適配對潔凈度有高要求的場景，也是目前工業高真空系統中應用廣泛的螺桿式真空泵。

二、什么是干式螺桿真空泵？
專業定義：

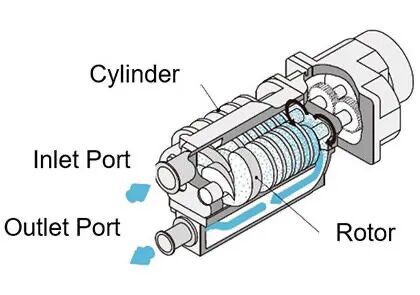

Dry Screw Vacuum Pump（干式螺桿真空泵）內置兩根相互平行、精密配合的螺桿形轉子，轉子在泵體氣缸內高速反向旋轉，無接觸、無摩擦；泵體氣缸作為氣體流道，將吸入的氣體沿螺桿軸向方向持續輸送、逐級壓縮，最終排出泵體，從而形成穩定高真空。

通俗解讀：
它就像真空領域的「潔凈輸送器」，核心是一對嚴絲合縫的螺桿，轉起來就能把氣體「推」出去，全程不用油、不磨損，還能穩定造出高真空環境。

區別于傳統油封式真空泵，干式螺桿泵泵腔內部無任何潤滑油、冷卻液，抽氣過程無污染，這也是它能躋身高真空泵行列的核心原因。

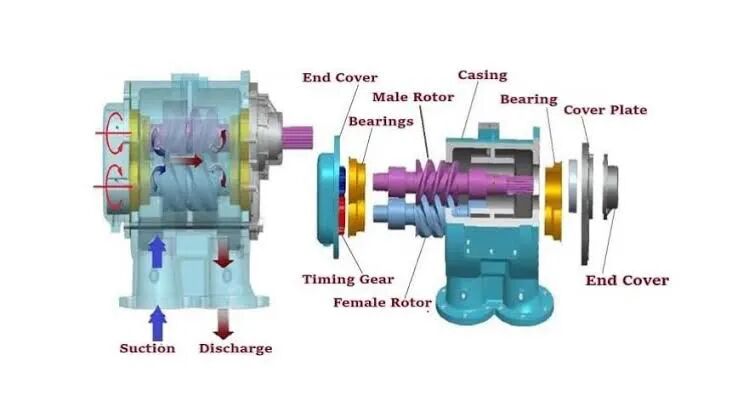

三、干式螺桿真空泵的關鍵零部件

干式螺桿真空泵的結構極簡但精度高，核心零部件決定了泵的真空度、穩定性與使用壽命，每一個部件都承擔著不可替代的作用：

1. 雙螺桿轉子（核心做功部件）

這是干式螺桿真空泵的「心臟」，也是最核心的部件。
由兩根平行的螺桿轉子組成，采用高精度數控加工而成，轉子之間、轉子與泵體之間的配合間隙僅幾微米，工作時反向同步旋轉，全程無接觸、無摩擦，既避免了機械磨損，又保證了氣體的密封輸送。
轉子的材質、齒形、螺旋升角，直接決定泵的抽速、壓縮比與真空極限。

2. 泵體氣缸（氣體流道與腔體）

泵體氣缸是包裹螺桿轉子的密閉腔體，采用高強度鑄鐵或不銹鋼材質，內部加工成與轉子輪廓匹配的圓柱形流道。
其核心作用是為氣體輸送、壓縮提供密閉空間，氣體從吸氣端進入后，只能沿著螺桿軸向單向移動，不會出現回流泄漏，保證真空度的穩定性。

3. 同步齒輪箱（傳動控制部件）

安裝在泵體的驅動端，內部裝有一對高精度同步齒輪，核心作用是控制兩根螺桿轉子的精準反向旋轉，保證轉子之間的間隙恒定，不會發生碰撞、摩擦。
同步齒輪的精度直接決定泵的運行噪音、振動幅度與使用壽命，干式螺桿泵均采用磨齒工藝的高精度齒輪。

4. 軸承組件（支撐部件）

分別安裝在泵體兩端，支撐螺桿轉子與同步齒輪，承受轉子旋轉時的徑向力與軸向力。
干式螺桿泵多采用高精度角接觸球軸承或圓柱滾子軸承，適配高速連續運行場景，保證轉子旋轉的同軸度，避免間隙偏移導致的泵體故障。

5. 密封組件（防泄漏部件）

分為軸端密封與腔體密封，采用機械密封或迷宮式非接觸密封，核心作用是隔絕外界空氣進入泵腔，同時防止工藝氣體泄漏。
干式運行的特性讓密封件無需接觸油液，使用壽命遠超傳統真空泵，進一步提升設備穩定性。

6. 驅動電機（動力源）

為螺桿轉子提供旋轉動力，多采用變頻調速電機，可根據真空需求調節轉速，實現抽速的精準控制。
變頻電機的搭配，讓干式螺桿泵具備節能、啟停平穩、適配不同工藝工況的優勢。

7. 吸氣口與排氣口（氣體進出口）

吸氣口連接真空系統，吸入待抽除的氣體；排氣口連接消音器或尾氣處理裝置，排出壓縮后的氣體。
進出口的口徑設計與螺桿轉子的抽速匹配，保證氣體流通順暢，提升抽氣效率。

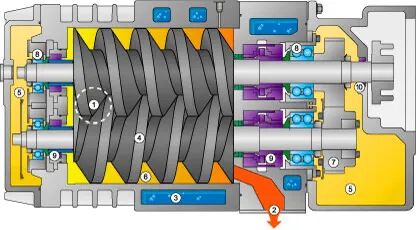

四、干式螺桿真空泵的工作原理

干式螺桿真空泵的工作過程，是「吸氣→輸送→壓縮→排氣」的連續循環，全程沿螺桿軸向完成，無間斷、無脈動，具體步驟如下：

1. 吸氣階段
驅動電機帶動同步齒輪旋轉，兩根螺桿轉子反向高速轉動，泵腔吸氣端的容積隨著轉子旋轉逐漸擴大，形成局部低壓區。
在外界大氣壓與泵腔壓差的作用下，真空系統內的氣體被吸入泵體氣缸，填滿螺桿轉子與泵腔形成的密閉容腔。

2. 軸向輸送階段
吸入氣體的容腔隨著轉子的持續旋轉，沿螺桿軸向從吸氣端向排氣端移動。
由于轉子的精密嚙合，氣體被封閉在獨立的容腔內，不會回流，實現穩定的軸向輸送，這也是螺桿泵「連續抽氣」的核心原理。

3. 逐級壓縮階段
螺桿轉子的螺旋結構從吸氣端到排氣端容積逐漸縮小，氣體在軸向輸送過程中被逐級壓縮，壓力持續升高。
干式螺桿泵的壓縮過程是絕熱壓縮，無油液參與散熱，配合泵體冷卻系統，可適配高溫、高濃度氣體的抽除。

4. 排氣階段
被壓縮至額定壓力的氣體，到達泵體排氣端后，沖破排氣閥從排氣口排出泵外。
隨著氣體持續被吸入、輸送、壓縮、排出，泵腔與真空系統內的氣體分子不斷減少，最終形成穩定的高真空環境。

整個過程無機械摩擦、無油液污染、無介質損耗，連續運行時長可達數萬小時，滿足高真空工藝的長期生產需求。

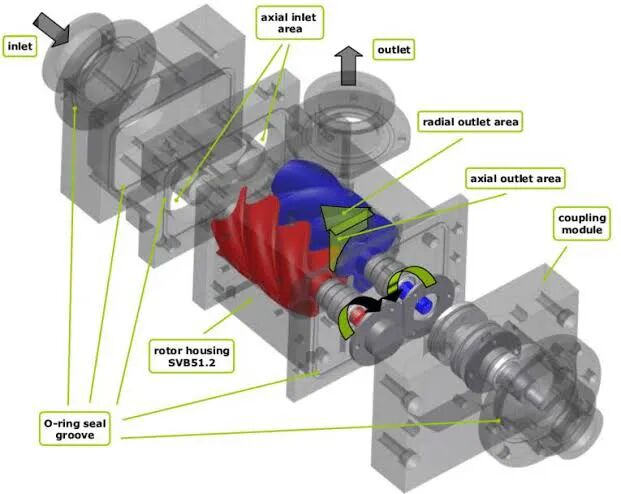

五、核心分類：螺桿轉子的三大主流形狀

螺桿轉子的齒形設計，是干式螺桿真空泵性能的核心分水嶺，不同形狀的轉子，適配不同的真空度、抽速與工況需求，目前工業主流分為三類：

1. 矩形轉子

結構特點：齒形為規則矩形，螺旋升角固定，加工工藝簡單，是最基礎的轉子類型。
性能優勢：制造成本低、維護便捷、運行穩定性強，適合通用型高真空場景。
適用場景：常規真空干燥、真空浸漬、普通化工抽氣等對真空度要求適中的工況。

2. 螺旋形轉子

結構特點：采用連續流線型螺旋齒形，轉子嚙合更順滑，軸向輸送效率更高。
性能優勢：抽速大、真空度優異、噪音低、能耗小，是工業干式螺桿泵的主流標配。
適用場景：新能源鍍膜、LED制造、食品提純、生物醫藥等中高真空場景。

3. Lysholm轉子（擺線轉子）

結構特點：齒形為特殊擺線輪廓，嚙合精度達到微米級，壓縮比遠超前兩種轉子。
性能優勢：極限真空度高、抽氣效率優、振動噪音極小，代表干式螺桿泵的技術天花板。
適用場景：半導體光刻、航空航天測試、科研實驗室、精密電子元器件制造等高真空需求。

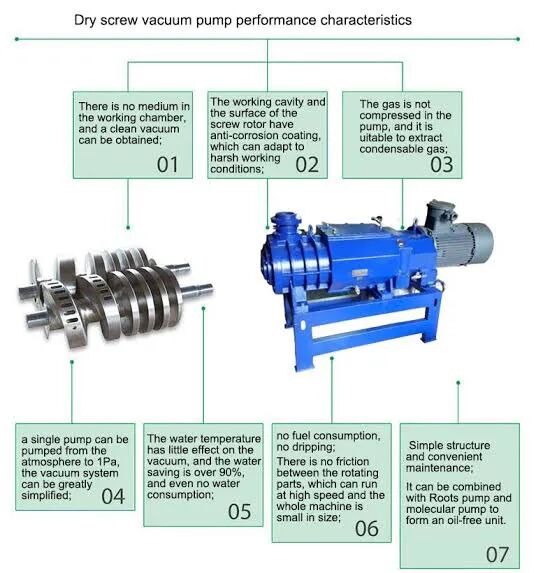

六、干式螺桿真空泵的核心價值

作為高真空泵的核心設備，干式螺桿真空泵憑借雙平行精密螺桿轉子+軸向連續壓縮+干式無油運行的核心設計，解決了傳統真空泵的油污染、磨損、維護頻繁等痛點。

從零部件的精密配合，到轉子齒形的差異化設計，再到連續穩定的抽氣原理，每一個環節都為高真空場景量身打造，成為現代制造的真空核心設備。
