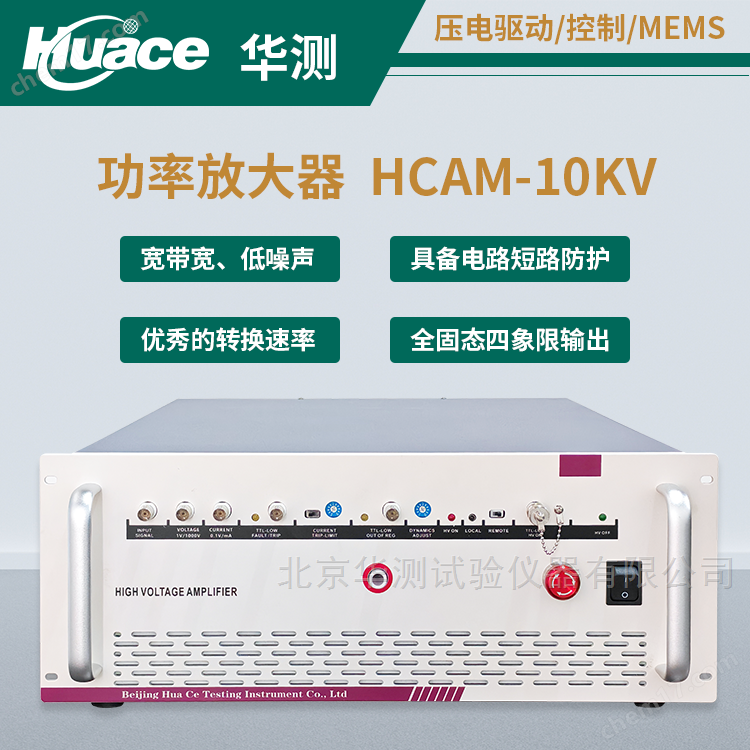

正負10kV高壓功率放大器

正負10kV高壓功率放大器是一款直流穩定、高速、高壓功率放大器，用于工業和研究應用。它采用全固態設計，可實現高轉換速率、高帶寬和低噪聲輸出。四象限有源輸出級在整個輸出電壓范圍內將電流吸收或提供給電抗或容性負載。這種類型的輸出對于實現各種負載(如高電容或電抗負載)所需的精確輸出響應和高轉換速率至關重要。它被配置為一個同相放大器。

用途

用于工業和科研用途的高壓功率放大器，采用全固態設計，可實現高轉換速率、高帶寬和低噪聲輸出。

※ 靜電偏轉

※ 電泳

※ 電流變液

※ 電光調制與材料極化

※ 交流或直流偏置

※ 離子束偏轉

※ 粒子加速器

※ 質譜儀

※ 材料表征測試

※ 鐵電體

※ 常壓等離子體

※ 介電擊穿

產品優勢

用于驅動容性負載的四象限輸出。

高的精度閉環系統。

短路保護，用于設備保護。

直流穩定，適用于可編程電源應用。

低噪聲輸出，實現精確輸出。

全固態設計，免維護運行。

產品參數

設備型號：HCAM-10KV

輸出電壓：0 ~ ±10 kV DC或峰值A(chǔ)C

輸出電流：0 ~ ±40 mA

輸入電壓范圍：0 ~ ±10 V DC或峰值A(chǔ)C

輸入阻抗：25 kΩ

直流電壓增益：1000 V/V

直流電壓增益精度：優于滿量程的0.1%

直流偏移電壓：小于 ±2 V

輸出噪聲：低于 0.5 V rms

壓擺率（10% ~ 90%）：大于900 V/μs

小信號帶寬（-3 dB）：直流至大于25 kHz（-3dB）

大信號帶寬（-3 dB）：直流至大于3 kHz，典型值（-3dB）；直流至大于9 kHz（1%失真）（達到較大帶寬時，設備將跳閘）

穩定性：隨時間的漂移：小于50 ppm/hr ，非累積；溫度漂移：低于100 ppm/ °C
