一、儀器簡介

EMS多通道小莖稈莖流測量系統采用莖熱平衡原理（SHB，stem heat balance）連續準確測量植物莖流量，是《中華人民共和國林業行業標準---森林生態系統長期定位觀測方法》中指定的莖流測量方法。EMS62系統更適于樹木細莖枝條或作物的莖流測量，可以用于作物栽培生理研究以及樹木水力結構和水分運營分配的生理研究。

二、工作原理

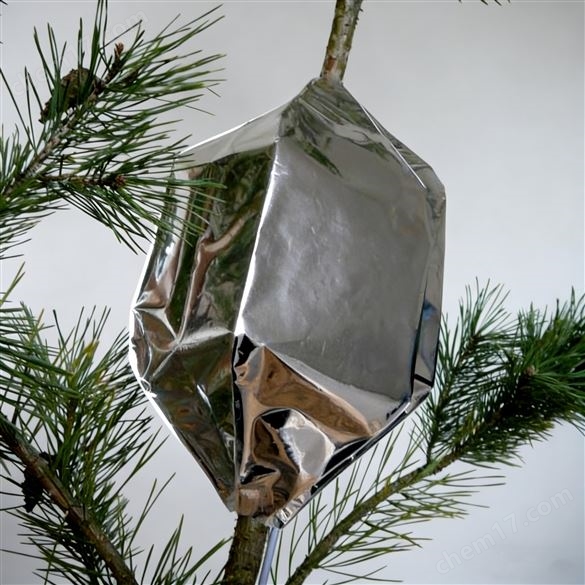

EMS多通道小莖稈莖流測量系統的莖流傳感器包括一個防護殼，由防輻射外殼及絕緣材料組成，確保熱平衡在室內外使用時不受太多干擾。EMS62通常用于測定直徑小于20mm的植物或器官，如小枝、苗木和作物等，安裝時要保證探測器與莖表面接觸良好，并保證有30cm長度。

樹木莖流測量系統根據熱平衡原理（HB）：輸入能量等于散失的傳導熱與莖流溫度的升高，具體公式如下：

公式中P為輸入能量（W），Q為莖流速度（Kg/s），dT為測量點溫度差（K），Cw為水的比熱（J.kg-1.K-1），z為測量點傳導熱損失系數（W.K-1）。

EMS62測量系統固定了dT，該系統有三種dT值可選擇——2K、4K或8K，使得熱損失為恒定值，可利用基線消除。計算莖流不是根據溫度的改變，而是加熱功率的變化。

三、組成及分類

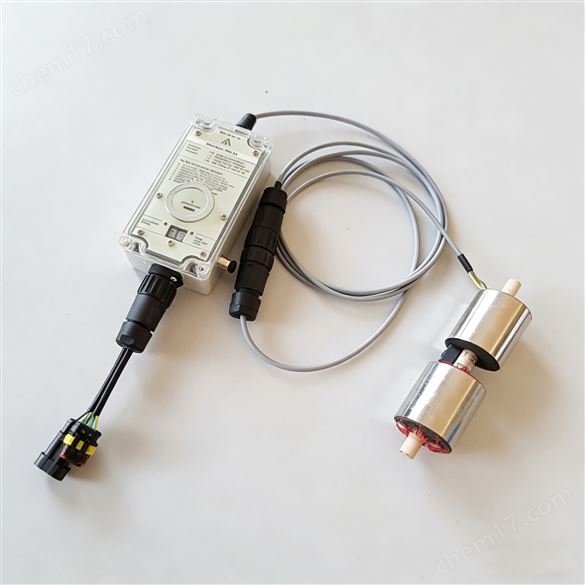

1、EMS62 小莖稈莖流測量系統---RB16數采、PMS14供電模塊、EMS62B控制模塊、莖流傳感器（SF62）、防護罩、安裝工具、防水機箱，可選GPRS、太陽能板和三腳架。

2、EMS64 小莖稈生長及莖流測量系統---Microset6X數據采集器、莖流傳感器（SF64）、PDS40P莖稈生長傳感器（5mm~40mm）、防護罩、安裝工具、防水機箱。

3、EMS64 小莖稈網絡莖流測量系統---SF6X數采、N2N網絡傳出模塊、莖流傳感器（SF64）、防護罩、安裝工具、防水機箱。

四、特色優勢

林業行業標準指定測量方法

采用反饋控制，自動控制上下探針溫差為恒定

軟件可進行基線校準，直接輸出莖流數據

長期連續監測，監測無中斷，無需值守

自帶防護裝置，高度集成，方便野外安裝維護

五、技術參數

1. EMS62/64傳感器

?適用直徑：6-12mm和12-20mm

? 加熱技術：外置軟質彈性加熱器

? 測量模塊輸出：熱功率信號（mW/K）

? 軟件輸出：莖流量（Kg/h·cm）

? 溫度傳感器：特制熱電偶

? 溫度差異：恒定為4K、2K或8K

? 加熱器電阻：100±0.5歐姆

? 加熱電流：每通道0.15A（取決于莖流量大?。?/p>

? 加熱功率：可變，2W（取決于莖流量大?。?/p>

? 工作溫度：-10～40℃

? 測量枝條：需要30cm長度

? 重    量：傳感器0.1Kg

3. 數據采集器

? 16通道；

? 精確度：量程的0.03%；

? 存儲量：512KB, 約220,000個數值（可供使用3個月以上）；

? 數據采集間隔：10s-2min；

? 存儲間隔：10s-1hr；

4. 軟件

可在各種版本的Windows系統下運行，可從網站下載升級。用于系統設置、數據存貯、數據分析處理及輸出等。

5. 電源

12V直流鉛酸電池或電源適配器

產地：捷克
