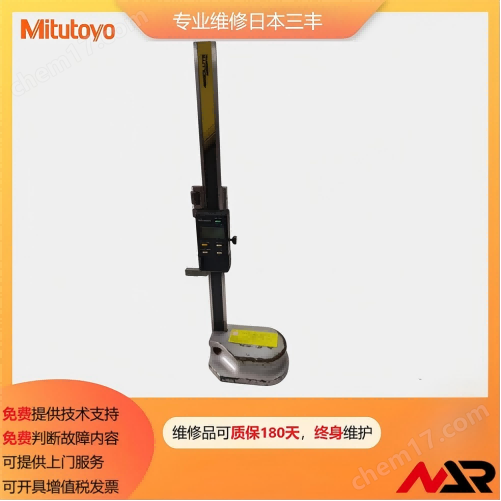

日本三豐高度尺維修

主要特點和類型：

1. 類型：

• 游標高度尺（Vernier Height Gauge）：最基礎的類型，通過游標刻度進行讀數，精度一般為0.02mm。需要人工讀數，易產生視覺誤差，現在已較少使用。

• 帶表高度尺（Dial Height Gauge）：通過表盤指針放大顯示測量結果，讀數直觀，避免了游標尺的視覺誤差，精度通常為0.01mm。

• 數顯高度尺（Digital Electronic Height Gauge）：這是目前最主流和常用的類型。采用高精度光柵尺和電子數顯系統，測量結果直接以數字顯示，精度高（可達0.001mm），讀數清晰快捷，且具有多種實用功能。

2. 核心結構與組件：

• 底座：通常為花崗巖材質，穩定性好，不易變形，耐磨且熱膨脹系數低，保證了測量的長期穩定性。

• 尺身：采用特殊合金鋼，經過精密研磨和熱處理，具有高的直線度和抗磨損能力。

• 測量主軸（測頭）：可在尺身上平穩、垂直地移動，末端可更換不同的測頭（如硬質合金測頭、杠桿表測頭等）以適應不同工件。

• 數顯裝置（對于數顯型號）：內置高精度傳感器，具有數據輸出接口（如USB），可將測量數據直接傳輸?shù)诫娔X或SPC（統計過程控制）系統進行分析。

• 功能按鈕：通常包括開機/歸零、公制/英制轉換、絕對值/相對值測量、數據保持等。

3. 核心優勢：

• 高精度和重復性：得益于優質的材料和精密的制造工藝。

• 高穩定性和耐用性：花崗巖底座和堅固的尺身確保了工具在多年使用后仍能保持精度。

• 人性化設計：握感舒適，主軸升降順滑且阻尼感適中，大型液晶顯示屏清晰易讀。

• 豐富的功能和配件：可與多種測頭、劃線器、轉接桿等配件配合使用，擴展其功能。

•


使用領域

三豐高度尺廣泛應用于所有需要精密測量高度、深度、平面度、垂直度以及進行精密劃線的領域。

1. 精密機械加工與制造業：

• 質量檢測（QC）：在生產線或質檢室內，快速檢測工件的高度、臺階差、深度等尺寸，確保產品符合圖紙要求。

• 檢驗（FAI）：在批量生產開始前，對第一個加工完成的工件進行全面尺寸測量，確認機床程序和工裝無誤。

2. 模具行業：

• 用于測量模具的模腔深度、頂針高度、鑲塊位置等關鍵尺寸。

• 配合杠桿百分表等附件，可以測量模具的平面度和相對位置度。

3. 科研與實驗室：

• 在需要精確測量和定位的科學研究、實驗裝置搭建中，作為高精度的基準工具使用。

4. 電子與半導體行業：

• 用于測量精密電子元件、連接器、PCB板定位孔的高度和平面度。

典型應用舉例：

• 高度測量：直接測量一個塊規或工件的高度。

• 深度測量：測量一個盲孔或凹槽的深度。

• 平面度檢測：將工件放在平臺上，安裝杠桿表在高度尺主軸上，移動高度尺，觀察杠桿表的指針變化，即可評估表面的平面度。

• 劃線功能：卸下測頭，安裝劃線器，可以精確地在工件表面上劃出等高線，用于加工定位或檢驗。

• 多尺寸批量檢測：利用數顯高度的“預設"功能，可以快速判斷一批工件的高度尺寸是否在公差范圍內。

使用注意事項

1. 清潔：使用前，要用無紡布擦拭高度尺的底座、尺身和工件平臺，確保無灰塵、碎屑。

2. 預熱：對于超高精度的測量，電子數顯高度尺需要通電預熱一段時間（如15-30分鐘），以達到熱穩定，讀數才最準確。

3. 校準：定期使用量塊對高度尺進行校準，確保其精度。

4. 輕拿輕放：移動時要小心，避免碰撞尺身和測頭，尤其是硬質合金測頭非常脆，碰撞會崩裂。

5. 測量力：測量時保持恒定的測量力，不要用力過大按壓主軸。

總而言之，三豐高度尺是精密制造領域缺少不了的高精度、多功能基準測量工具，其出色的性能和可靠性使其成為行業工程師和質檢人員
